RD-Y(St)Y oder RD-H(St)H: Messkabel auswählen

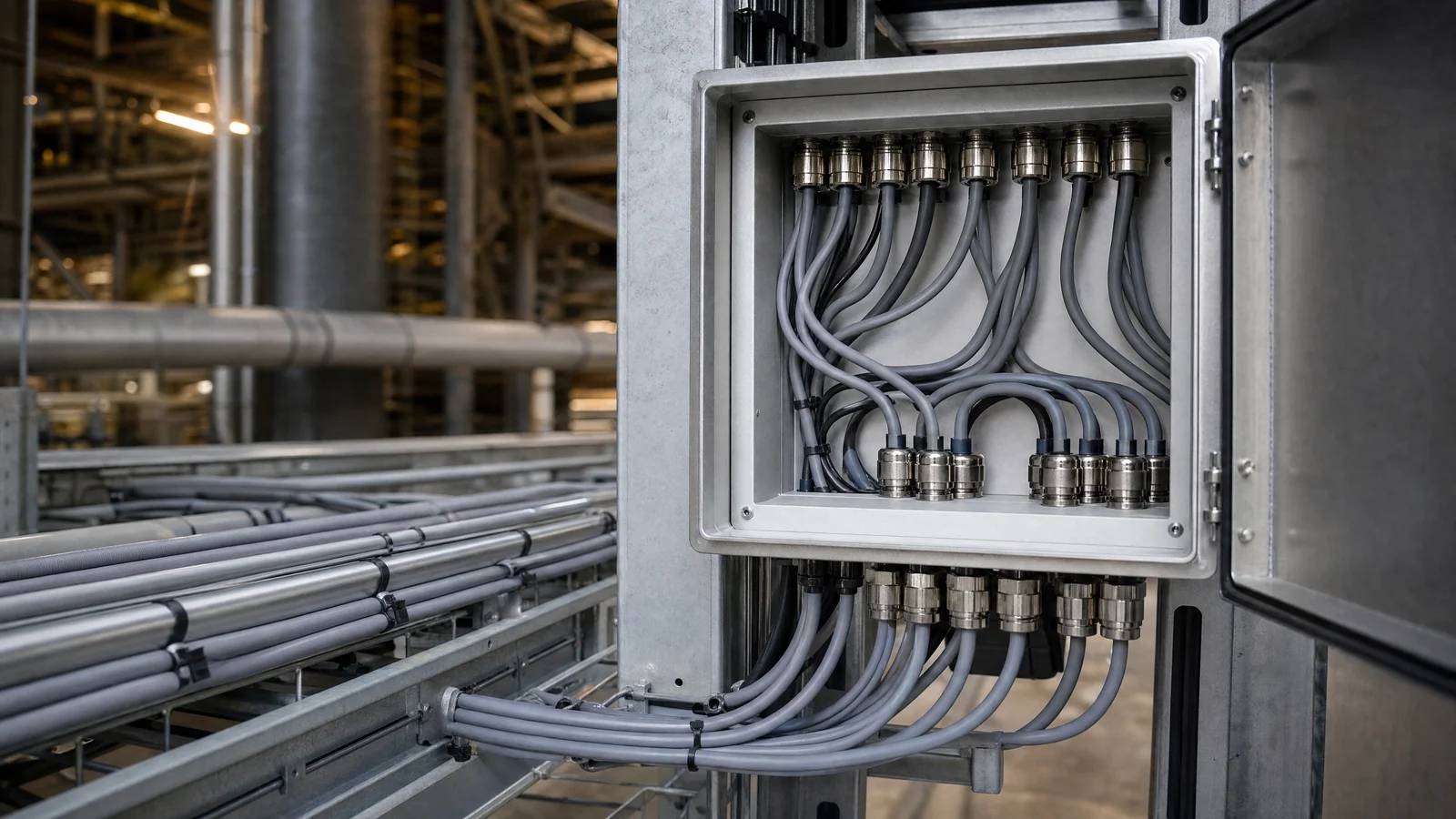

RD-Kabel werden zur Übertragung von Mess- und Steuersignalen in Industrie- und Kraftwerksanlagen eingesetzt. Je nach Anlagenaufbau führen die Verbindungen von Feldgeräten über Klemmenkästen zur Leittechnik. Welche Ausführung passt, hängt vom Signal und den Verlegebedingungen ab. Dazu gehört auch die Wahl der Isolier- und Mantelwerkstoffe: PVC oder halogenfrei.

Wir bieten dafür RD-Y(St)Y Bd Eca und RD-H(St)H Bd Eca. Beide haben verdrillte Paare und einen gemeinsamen Folienschirm. Sie unterscheiden sich unter anderem bei den Isolier- und Mantelwerkstoffen sowie den verfügbaren Leiterquerschnitten.

Was im RD-Kabel steckt

Die Leiter bestehen aus blanker Kupferlitze. Vier Paare bilden ein Bündel; ein Ziffernband kennzeichnet die Bündel. Über dem verseilten Aufbau liegt eine kunststoffkaschierte Aluminiumfolie. Ein verzinnter Kupferbeidraht gehört zum Gesamtschirm. Ein zusätzliches Kupfergeflecht ist bei diesen beiden Typen nicht vorgesehen.

Der gemeinsame Schirm umfasst die zusammengefassten Paare. Wer einzeln geschirmte Paare benötigt, sollte diese Anforderung ausdrücklich nennen. Aus einem Gesamtschirm lässt sich keine Paarabschirmung ableiten.

MerkmalRD-Y(St)Y Bd EcaRD-H(St)H Bd Eca
Aderisolation und AußenmantelPVCHalogenfreie Mischung
Leiterquerschnitt0,5 mm²0,5, 0,75 oder 1,0 mm²
GesamtschirmAluminiumfolie mit BeidrahtAluminiumfolie mit Beidraht
SignalbereichBis 10 kHzBis 10 kHz

10 kHz bezeichnet hier eine Frequenz. Daraus ergibt sich keine zugesicherte Datenrate in Bit pro Sekunde und keine Eignung für ein bestimmtes Bussystem.

Die Strecke elektrisch prüfen

Paarzahl und Querschnitt allein reichen für die Auswahl nicht aus. Je nach Signalart sind auch Schleifenwiderstand und Betriebskapazität der gesamten Verbindung zu berücksichtigen. Mit zunehmender Leitungslänge steigen beide Werte. Sie müssen innerhalb der Grenzen liegen, die für die angeschlossenen Geräte und das Übertragungsverfahren gelten. Deshalb gehört die geplante Leitungslänge in die Anfrage.

Die elektrischen Kennwerte unterscheiden sich je nach Kabelausführung, teilweise auch nach Paarzahl. Vergleichen Sie die Angaben in den Datenblättern der Mess- und Steuerkabel mit den Anforderungen der angeschlossenen Geräte.

Die Prüfspannung dient der Prüfung der Isolation unter festgelegten Bedingungen. Sie ist keine zulässige Spannung für den Dauerbetrieb.

4–20 mA in Anlagen mit Frequenzumrichtern

Für eine 4–20-mA-Messschleife in der Nähe von Frequenzumrichtern bestimmen die Vorgaben der angeschlossenen Geräte und der Kabelweg, welcher Schirmaufbau passt. Prüfen Sie in den Gerätehandbüchern, ob verdrillte Paare mit Gesamtschirm zulässig sind oder jedes Paar einen eigenen Schirm braucht. Klären Sie auch, wie die Signalleitung zu Motor- und Leistungskabeln geführt und wie der Schirm angeschlossen werden soll. Das ABB-Hardwarehandbuch für den ACS880-01 fordert für seine Analogsignale beispielsweise einzeln geschirmte, verdrillte Paare mit einem zusätzlichen Gesamtschirm.

Die beiden hier beschriebenen RD-Typen kommen infrage, wenn ein gemeinsamer Folienschirm für die geplante Strecke zulässig ist. Ist eine Einzelpaarschirmung gefordert, geben Sie diese bei der Anfrage für ein Sonderkabel ausdrücklich an. Nennen Sie auch die angeschlossenen Geräte, die Leitungslänge und den Verlauf in der Nähe von Motor- oder Leistungskabeln.

PVC und halogenfrei entlang der Verlegestrecke

RD-Y(St)Y ist für feste Verlegung vorgesehen, auch im Freien, jedoch nicht unmittelbar in der Erde. Bei RD-H(St)H setzt die Verlegung in Erde oder Wasser einen Schutz vor Feuchtigkeit durch ein Rohr voraus. Das Rohr muss diesen Schutz tatsächlich leisten; ein wassergefülltes Schutzrohr erfüllt ihn nicht.

Die hier beschriebenen Ausführungen sind der Brandverhaltensklasse Eca zugeordnet. RD-H(St)H besitzt zusätzlich eine halogenfreie Aderisolation und einen halogenfreien Außenmantel. Welche Ausführung geeignet ist, hängt von den Brandschutzanforderungen des Projekts ab. Ist ein Funktionserhalt im Brandfall gefordert, muss dafür ein gesondert nachgewiesenes Kabel- und Verlegesystem ausgewählt werden.

Angaben für eine passende Anfrage

Nennen Sie den Kabeltyp, Paarzahl, Querschnitt und Länge sowie den Signaltyp und die angeschlossenen Geräte. Beschreiben Sie außerdem den Verlauf im Gebäude, im Freien oder unter der Erde. Bei einem Austausch hilft das Datenblatt der vorhandenen Leitung.

Über unsere Kontaktseite können Sie diese Angaben und die verlangten Brandnachweise übermitteln. So lässt sich die Auswahl vor der Bestellung auf die tatsächliche Messstrecke abstimmen.

In diesem Beitrag genannte Typen

Datenblatt öffnen oder gleich in einer Anfrage sammeln.

RD-Y(St)Y Bd EcaAufbau und Aderkennzeichnung in Anlehnung an DIN VDE 0815
RD-H(St)H Bd EcaAufbau und Aderkennzeichnung in Anlehnung an DIN VDE 0815
