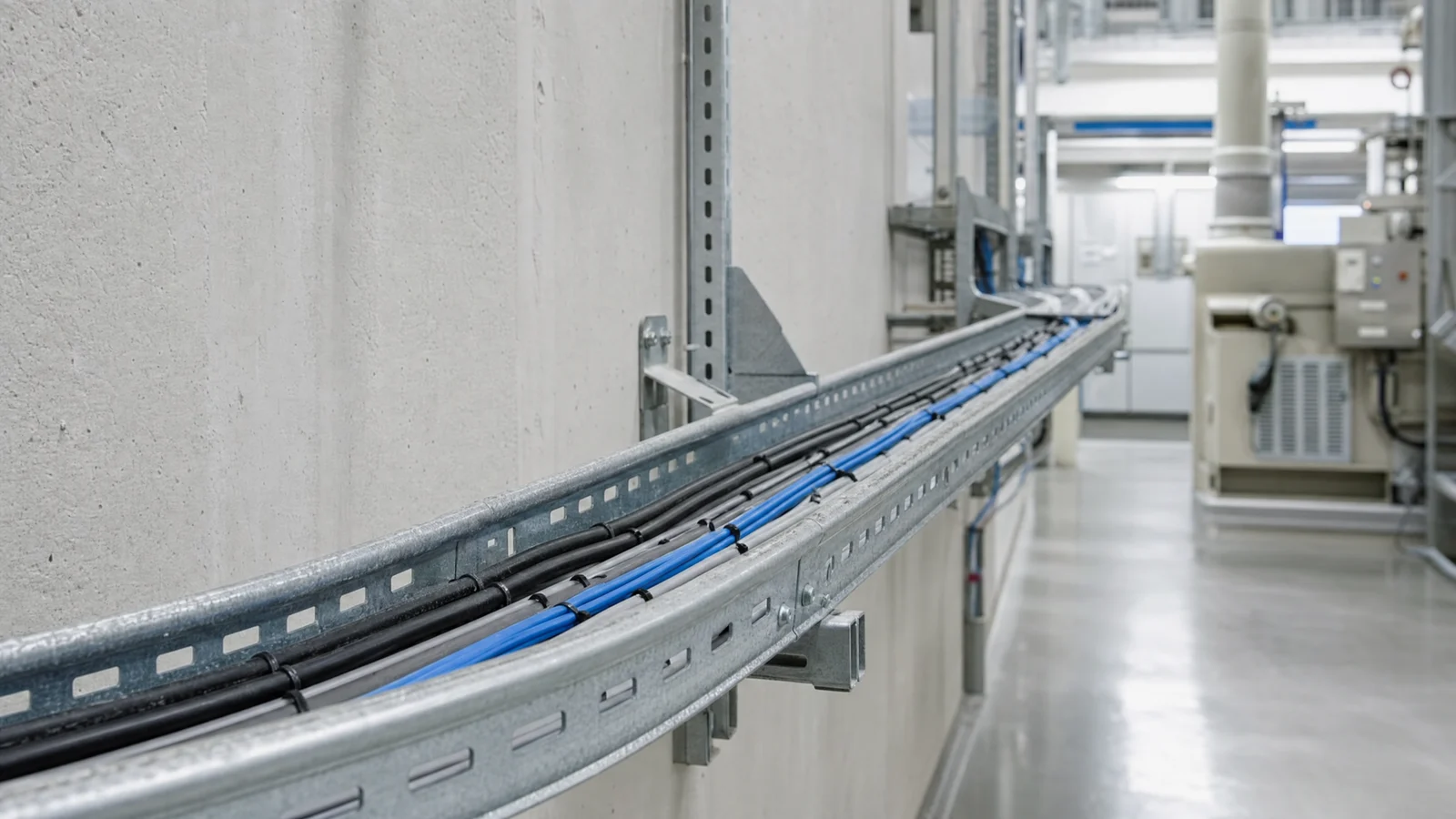

Ein Signalweg endet oft nicht an der Hallenwand. Er führt vom Schaltschrank durch das Gebäude, weiter über eine Außentrasse und manchmal durch das Erdreich. Wer Installationskabel für Industrieelektronik auswählt, sollte deshalb den gesamten Verlegeweg betrachten.
Die hier beschriebenen Kabel dienen der Nachrichten- und Signalübertragung bei fester Verlegung. Für die Starkstrominstallation sind sie nicht vorgesehen. Welche Ausführung passt, hängt vom Verlegeort, den elektrischen Anforderungen und den geforderten Brandeigenschaften ab.
Installationskabel im Gebäude: JE-Typen vergleichen
Für trockene und feuchte Betriebsstätten kommen beispielsweise JE-Y(St)Y Bd Si Eca und JE-LIYCY Bd Si Eca infrage. Beide eignen sich für die Verlegung in und unter Putz. Der erste Typ hat massive Kupferleiter, der zweite Litzenleiter.
Die Litzen erleichtern die Handhabung beim Verlegen. Daraus ergibt sich jedoch keine Eignung für dauernde Bewegung: Auch diese JE-LIYCY-Ausführung ist für feste Verlegung vorgesehen.
Die PVC-Innenkabel gibt es in sechs Ausführungen:
| Kabeltyp | Merkmal für die Vorauswahl |
|---|---|
| JE-Y(St)Y Bd Si Eca | Massiver Leiter, PVC-Ausführung |
| JE-LIYCY Bd Si Eca | Litzenleiter, PVC-Ausführung |
| JE-Y(St)Y-FR Bd Si Dca | FR-Ausführung mit massivem Leiter |
| JE-LIYCY-FR Bd Si Dca | FR-Ausführung mit Litzenleiter |
| JE-LIYCYSY-FR Bd Si Fca | Bewehrte FR-Ausführung |
| JE-LIY(St)YSY-FR PimF Bd Si Fca | FR-Ausführung mit Element- und Gesamtschirm sowie Bewehrung |
Die Tabelle hilft beim Eingrenzen. Für die endgültige Auswahl benötigen Sie das jeweilige Datenblatt mit Aufbau, Abmessungen und Einsatzbedingungen. Beim JE-Y(St)Y Bd Si Eca sind diese Angaben direkt abrufbar.
Halogenfreie Innenkabel
Für die feste Signalverkabelung im Gebäude bieten wir außerdem vier halogenfreie Innenkabel an. Sie unterscheiden sich im Leiteraufbau, in der Schirmung und in der Bewehrung.
| Kabeltyp | Aufbau für die Vorauswahl |
|---|---|
| JE-H(St)H Bd Si mtp B2ca/Cca/Dca | Massiver Leiter, Folienschirm |
| JE-HCH Bd Si mtp B2ca/Cca/Dca | Massiver Leiter, Kupfergeflechtschirm |
| JE-LIHCH Bd Si mtp Eca/Dca | Litzenleiter, Kupfergeflechtschirm |
| JE-LIHCHSH Bd Si mtp Fca | Litzenleiter, Kupfergeflechtschirm und Stahlgeflechtbewehrung |
Die angegebenen Brandklassen beziehen sich auf die jeweilige Ausführung. Stimmen Sie bei der Bestellung ab, welche Variante für Ihr Projekt erforderlich ist. Für Erde oder Wasser gelten zusätzliche Verlegehinweise, die wir weiter unten erläutern.
Außenverlegung ist nicht gleich Erdverlegung
Die sechs oben genannten PVC-Innenkabel eignen sich auch für die feste Verlegung im Freien. Für die Erdverlegung sind sie nicht zugelassen. Die Einordnung als Innenkabel allein beantwortet die Frage nach dem Einsatzort daher nicht vollständig.
Für eine Strecke durch das Erdreich kommen andere Konstruktionen infrage. So eignen sich A-Y(St)Y Bd Si Fca und A-LIYCY Bd Si Fca für die Erdverlegung. Die Einschränkung auf Nachrichtenübertragung bleibt bestehen.
PVC-Außenkabel mit Folien-, Geflecht- oder Reusenschirm
Bei A-Y(St)YCY Bd Si Fca ergänzt ein Kupfergeflecht den Folienschirm. A-Y(St)YCY-FR Bd Si Fca hat diesen Schirmaufbau ebenfalls und zusätzlich einen PVC-FR-Außenmantel. Beide eignen sich für die feste Verlegung im Freien und in der Erde.
Die PVC-Außenkabel umfassen folgende Ausführungen. In der Tabelle stehen die Grundtypen; die vollständigen Bezeichnungen enthalten zusätzlich Bd Si Fca und bei den Reusenschirmen die jeweilige Cu-Angabe.
| Grundtyp und Varianten | Unterscheidungsmerkmal |
|---|---|
| A-Y(St)Y und A-Y(St)Y-FR | Massiver Leiter, Folienschirm; auch mit PVC-FR-Außenmantel |
| A-Y(St)YCY und A-Y(St)YCY-FR | Massiver Leiter, Folienschirm und zusätzlicher Kupfergeflechtschirm |
| AJ-Y(St)YDY und AJ-Y(St)YDY-FR, jeweils Cu3,5 oder Cu16 | Massiver Leiter, Folienschirm und Kupferreusenschirm mit 3,5 oder 16 mm² |
| AJ-Y(St)YCYDY-FR, Cu16 | Massiver Leiter, Folienschirm, Kupfergeflecht und zusätzlicher Kupferreusenschirm mit 16 mm² |
| A-Y(St)YSY und A-Y(St)YSY-FR | Massiver Leiter, Folienschirm und Stahlgeflechtbewehrung |
| A-Y(St)YSYö-FR | Bewehrte Ausführung mit ölbeständigem PVC-FR-Außenmantel |
| A-LIYCY und A-LIYCY-FR | Litzenleiter und Kupfergeflechtschirm |
| A-LIYCYSY-FR | Litzenleiter, Kupfergeflechtschirm und Stahlgeflechtbewehrung |
| AJ-LIYCYDY-FR, Cu3,5 | Litzenleiter, Kupfergeflecht und zusätzlicher Kupferreusenschirm mit 3,5 mm² |
| A-LIY(St)YSY-FR PimF | Litzenleiter, paarweise Schirmung, Gesamtschirm und Stahlgeflechtbewehrung |
Damit stehen 17 PVC-Außenkabel-Ausführungen zur Auswahl. Die FR-Varianten besitzen einen flammwidrigen PVC-FR-Außenmantel. Die Schirmkonstruktion, eine mögliche Bewehrung und die Brandeigenschaften sind bei der Auswahl jeweils gesondert zu prüfen.
Prüfen Sie bei einer Außentrasse die tatsächliche Beanspruchung: direkte Sonne, Feuchtigkeit, mögliche Ölbelastung und mechanische Einwirkungen. Eine schwarze oder blaue Mantelfarbe allein belegt keine dieser Eigenschaften. Maßgeblich sind die Angaben zur konkreten Ausführung.
Das Datenblatt zum A-Y(St)Y Bd Si Fca ist ein Ausgangspunkt für die Auswahl eines PVC-Außenkabels. Bei zusätzlichen Anforderungen an Schirmung oder mechanischen Schutz muss die Konstruktion entsprechend ausgewählt werden.
Halogenfreie Installationskabel: Verlegehinweise je Typ lesen
Auch bei den halogenfreien Außenkabeln gibt es mehrere Schirm- und Leiteraufbauten. Die folgenden neun Ausführungen ergänzen die halogenfreien Innenkabel. Ihre vollständigen Bezeichnungen enthalten Bd Si mtp Fca sowie gegebenenfalls die Cu-Angabe.
| Grundtyp | Unterscheidungsmerkmal |
|---|---|
| A-H(St)HCH | Massiver Leiter, Folienschirm und Kupfergeflechtschirm |
| AJ-H(St)HDH, Cu3,5 | Massiver Leiter, Folienschirm und Kupferreusenschirm mit 3,5 mm² |
| A-H(St)HSH | Massiver Leiter, Folienschirm und Stahlgeflechtbewehrung |
| AJ-HCHDH, Cu16 | Massiver Leiter, Kupfergeflecht und Kupferreusenschirm mit 16 mm² |
| AJ-HCHD2Y, Cu16 | Massiver Leiter, Kupfergeflecht und Kupferreusenschirm mit 16 mm²; PE-Außenmantel |
| A-LIH(St)HCH | Litzenleiter, Folienschirm und Kupfergeflechtschirm |
| A-LIHCH | Litzenleiter und Kupfergeflechtschirm |
| A-LIHCHCH | Litzenleiter und zwei Kupfergeflechtschirme |
| A-LIHCHCH PimF | Litzenleiter, zusätzliche paarweise Schirmung und zwei Kupfergeflechtschirme |
Beim AJ-HCHD2Y besteht der Außenmantel aus PE, während die übrigen hier aufgeführten halogenfreien Außenkabel einen Außenmantel aus halogenfreier Mischung haben. Die erforderlichen Brandeigenschaften müssen zur konkreten Ausführung passen.
Feuchtigkeitsschutz und Sonderausführungen
Auch die Eignung für Erde oder Wasser ist eine Frage der Kabelkonstruktion. Das A-H(St)HCH Bd Si mtp Fca muss bei Verlegung in Erde oder Wasser durch ein Rohr vor Feuchtigkeit geschützt werden. Daraus lässt sich kein allgemeines Verbot der Erdverlegung für sämtliche halogenfreien Kabel ableiten.
Für den Einsatz im Untergrund und die Verlegung in Wasser bieten wir außerdem das Sonderkabel A-H(St)HSO Bd Si mtp Fca an. Vergleichen Sie deshalb immer die vollständige Typenbezeichnung und den Anwendungstext. Ein Schutzrohr muss den geforderten Feuchtigkeitsschutz tatsächlich erfüllen.
Auch bei Normangaben lohnt sich genaues Lesen: Je nach Kabeltyp gilt „nach DIN VDE 0815“ oder „in Anlehnung an DIN VDE 0815“. Übernehmen Sie bei einer Anfrage die Angabe des konkreten Typs.
Diese Angaben gehören in Ihre Kabelanfrage
Mit einer Beschreibung des Verlegewegs lässt sich die passende Ausführung gezielter bestimmen. Geben Sie möglichst Folgendes an:
- Kabeltyp laut Planung oder die gewünschte Anwendung
- Paar- oder Aderzahl sowie Leiterdurchmesser beziehungsweise Querschnitt
- Benötigte Länge und gewünschte Aufteilung in Teillängen
- Verlegung im Gebäude, im Freien, im Schutzrohr, direkt in Erde oder in Wasser
- Anforderungen an Schirmung, Bewehrung und Brandeigenschaften
- Besondere Umgebungsbedingungen und gewünschter Liefertermin
Die verfügbaren Installationskabel finden Sie mit den zugehörigen Datenblättern in unserer Produktübersicht. Für eine konkrete Auswahl senden Sie uns Ihre Angaben über die Kontaktseite. Wenn Sie einen vorhandenen Typ ersetzen möchten, fügen Sie dessen Datenblatt und die geplanten Verlegebedingungen bei.
